1. Bài tập trong SBT
23.1. Hãy vẽ kim nam châm nằm cân bằng ở các vị trí A, B, C trong từ trường của thanh nam châm thẳng (hình 223.1 SBT)
Dùng mũi tên đánh dấu chiều của các đường sức từ đi qua các điểm A, B, C. Từ đó vẽ kim nam châm qua các điểm đó. (hình 23.1)
23.2. Hình 23.2 SBT cho biết một số đường sức từ của thanh nam châm thẳng. Hãy dùng mũi tên chỉ chiều đường sức từ tại các điểm C, D, E và ghi tên các từ cực của nam châm.
23.3. Đường sức từ là những đường cong được vẽ quy ước nào sau đây?
A. Có chiều đi từ cực Nam tới cực Bắc bên ngoài thanh nam châm
B. Có độ mau thưa tùy ý
C. Bắt đầu từ cực này và kết thúc ở cực kia của nam châm
D. Có chiều đi từ cực Bắc tới cực Nam ở bên ngoài thanh nam châm

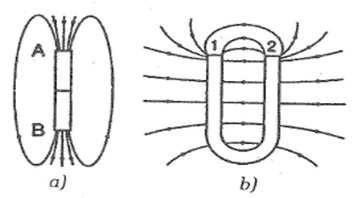

23.4. Chiều đường sức từ của 2 thanh nam châm được cho trên hình 23.3 SBT. Nhìn hình vẽ hãy cho biết tên các từ cực của nam châm.
23.5. Hình 23.4 SBT vẽ một thanh nam châm thẳng và một số kim nam châm nằm cân bằng chung quanh. Hãy vẽ một đường sức từ của thanh nam châm, ghi rõ chiều của đường sức từ và tên từ cực của nam châm.
Bài Làm:
23.1. Kim nam châm được thể hiện trong hình 23.1.
23.2. Chiều của đường sức từ và các từ cực nam châm được thể hiện trong hình vẽ:
23.3. Chọn D. Có chiều đi từ cực Bắc tới cực Nam ở bên ngoài thanh nam châm
23.4. - Trên hình 23.3a: Đầu A của thanh nam châm là cực Nam.
- Trên hình 23.3b: Đầu 2 của nam châm chữ U là cực Bắc
23.5. Đường sức từ của thanh nam châm được thể hiện trong hình vẽ:
