Câu hỏi: Khi xây dựng một ngôi nhà, người thợ sử dụng bản vẽ nhà để làm gì?
Trả lời:
Trong việc xây dựng một ngôi nhà, bản vẽ được sử dụng để ước tính chi phí và xây dựng ngôi nhà như mong muốn.
I. NỘI DUNG BẢN VẼ NHÀ
1. Nội dung

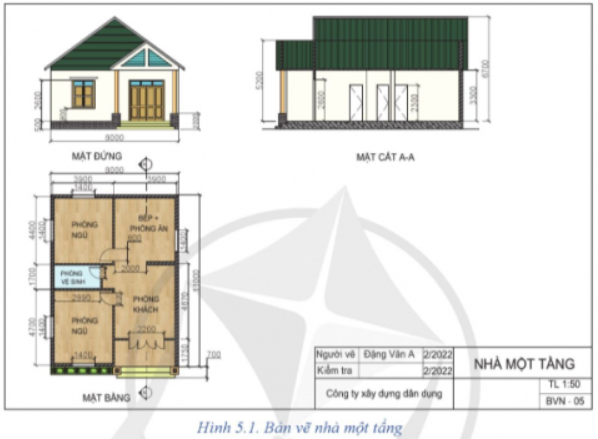

Câu hỏi: Quan sát Hình 5.1 và cho biết: Bản vẽ nhà gồm mấy hình biểu diễn? Tên gọi các hình biểu diễn đó là gì?
Trả lời:
Mặt đứng, Mặt bằng (hình cắt bằng), Mặt cắt.là 3 hình biểu diễn bản vẽ nhà
2. Kí hiệu quy ước một số bộ phận của ngôi nhà
Câu hỏi: Những kí hiệu nào trong bảng kí hiệu quy ước được sử dụng ở Hình 5.1?
Trả lời:
- Cửa đi một cánh tên mặt đứng và mặt bằng.
- Cửa đi bốn cánh trên mặt bằng.
- Cửa sổ đơn hai cánh trên mặt bằng.
ii. đọc bản vẽ nhà

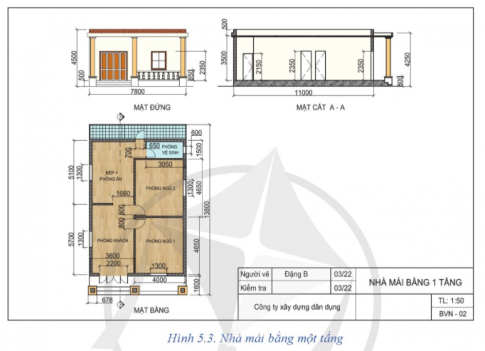

Câu hỏi: Đọc bản vẽ nhà Hình 5.3 theo trình tự các bước ở Bảng 5.2.
Trả lời:
1. Khung tên
Tên gọi: Nhà mái bằng 1 tầng.
Tỉ lệ: 1:50
Nơi thiết kế: Công ty xây dựng dân dụng
2. Hình biểu diễn
Các biểu diễn của ngôi nhà bao gồm mặt đứng, mặt bằng và mặt cắt, tương ứng với hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh.
3. Kích thước
Kích thước ngôi nhà là 13800 x 7800 x 4500, với các phòng có kích thước khác nhau, bao gồm phòng khách 5700 x 3600 mm, phòng ngủ 1 và 2 đều là 4650 x 4000 mm, bếp + phòng ăn 5100 x 3600 mm, phòng vệ sinh 3300 x 1500 mm, hiên nhà 7800 x 1600 mm và sân nhà 7800 x 1400 mm. Kích thước cửa và cửa sổ cũng khác nhau, với cửa đi đơn 4 cánh là 2200 x 1600 mm, cửa đi đơn 1 cánh (phòng ngủ) là 800 mm, cửa đi đơn 1 cánh (phòng vệ sinh) là 700 x 650 mm, cửa sổ đi đơn 2 cánh là 1300 mm và cửa sổ đi đơn 2 cánh (nhà vệ sinh) là 600 mm.
4. Các bộ phận chính của ngôi nhà
Số phòng: 5 phòng
Số lượng cửa đi, cửa sổ: cửa đi: 5 cái, cửa sổ: 5 cái
Loại cửa: cửa đi đơn 4 cánh, cửa đi đơn 1 cánh, cửa sổ đi đơn 2 cánh.
vận dụng

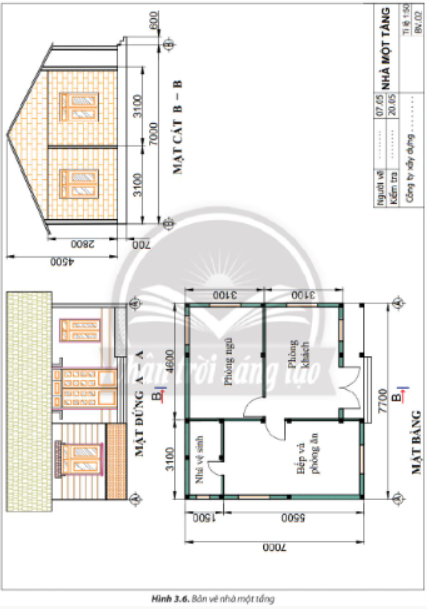

Câu hỏi: Sưu tầm của một bản vẽ nhà đơn giản và đọc bản vẽ đó.
Trả lời:
1. Khung tên
- Nhà một tầng
- Tỉ lệ 1:150
2. Hình biểu diễn
- Mặt bằng, Mặt đứng A – A, Mặt cắt B – B
3. Kích thước
Kích thước tổng thể của căn nhà là dài 7700, rộng 7000, cao 5200 (bao gồm chiều cao nền nhà), bao gồm phòng khách (4600 x 3100), phòng ngủ (4600 x 3100), và bếp kèm phòng ăn (7000 x 3100, bao gồm nhà vệ sinh 3100 x 1500).
4. Các bộ phận chính
- Ba phòng.
- 1 cửa đi đơn 2 cánh; 3 cửa đi 1 cánh; 7 cửa sổ đơn.
- Bậc thềm (2 bậc).
