Câu hỏi: Hãy kể tên các bộ phận của mạch điện được đánh số trong Hình 12.1.
Trả lời:
Các bộ phận mạch điện trong hình: 1 là Cách điện cho đường dây cao thế, 2 là Công tơ điện, 3 là Aptomat, 4 là Dây dẫn điện, 5 là Aptomat, 6 là Ổ cắm điện, 7 là Công tắc điện, 8 là Bóng đèn điện
I. SƠ ĐỒ CẤU TRÚC CHUNG CỦA MẠCH ĐIỆN
Câu hỏi: Nêu tên và chức năng các bộ phận chính của mạch điện.
Trả lời:
Mạch điện bao gồm nguồn điện, bộ phận truyền dẫn, thiết bị điều khiển và bảo vệ, và phụ tải điện. Nguồn điện tạo ra điện từ năng lượng, bộ phận truyền dẫn dẫn điện đến phụ tải, và phụ tải sử dụng điện để chuyển hoá thành nhiệt năng, cơ năng và các dạng năng lượng khác.
II. BỘ PHẬN CHÍNH CỦA MẠCH ĐIỆN
Câu hỏi 1: Kể tên các loại nguồn điện.
Trả lời
Các loại nguồn điện: Pin, ắc quy; Pin mặt trời; Máy phát điện.
Câu hỏi 2: Pin, ắc quy thường được sử dụng cho những đồ dùng điện nào?
Trả lời
Pin được sử dụng trong nhiều thiết bị như đèn pin, đồng hồ treo tường, điều khiển quạt, ti vi và máy tính bỏ túi. Ắc quy thường được sử dụng trong các phương tiện như xe đạp điện, xe máy và ô tô.
Câu hỏi 3: Gia đình em đang sử dụng nguồn điện nào?
Trả lời
Gia đình sử dụng nhiều thiết bị điện như đèn pin, đồng hồ, điều khiển, máy tính, xe đạp điện, xe máy và máy phát điện.
2. Bộ phận truyền dẫn, thiết bị đóng, cắt, điều khiển và bảo vệ
Câu hỏi 1: Đặc điểm chính của dây dẫn, cáp điện là gì?
Trả lời:
Dây dẫn điện được tạo ra từ kim loại dẫn điện tốt như đồng hoặc nhôm và thường có lớp vỏ cách điện bên ngoài.

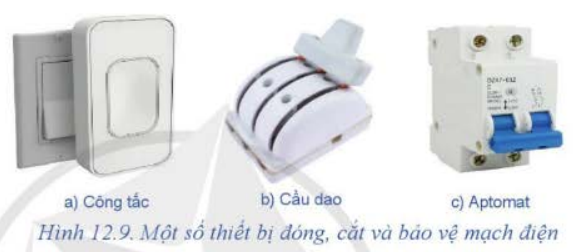

Câu hỏi 2: Trên Hình 12.9 thiết bị nào có chức năng đóng, cắt? Thiết bị nào có chức năng bảo vệ mạch điện?
Trả lời:
a) Công tắc: thiết bị dùng để đóng, cắt.
b) Cầu dao: thiết bị dùng để đóng, cắt.
c) Aptomat: thiết bị dùng để đóng, cắt và bảo vệ mạch điện.
3. Phụ tải điện
Câu hỏi: Hãy nêu một số phụ tải điện trong gia đình và cho biết phụ tải đó thuộc nhóm nào?
Trả lời:
Các phụ tải điện bao gồm các thiết bị biến điện thành nhiệt năng như nồi cơm, bếp, ấm, bàn là; thành quang năng như bóng đèn; thành cơ năng như quạt, máy bơm, xe đạp, xe máy, ô tô điện; và các thiết bị gia đình như tivi, dàn âm thanh, camera an ninh,...
LUYỆN TẬP
Câu hỏi: Nêu chức năng các bộ phận chính của mạch điện trong Hình 12.1.
Trả lời:
1 - Cách điện cho đường dây cao thế.
2 - đo lượng điện năng tiêu thụ của phụ tải điện.
3 - đóng, cắt và bảo vệ mạch điện.
4 - Truyền dẫn điện.
5 - đóng, cắt và bảo vệ mạch điện.
6 - chia sẻ và kết nối của các thiết bị điện với nguồn điện.
7 - đóng, cắt, điều khiển mạch điện.
8 - phụ tải điện biến điện năng thành quang năng.
VẬN DỤNG
Câu hỏi: Mô tả và nêu chức năng các thành phần của mạch điện trong nhà em.
Trả lời:
Một số thiết bị điện bao gồm: công tơ điện đo lượng điện năng tiêu thụ, aptomat đóng, cắt và bảo vệ mạch điện, dây dẫn điện truyền dẫn điện, cầu dao đóng, cắt, điều khiển mạch điện, cầu chì bảo vệ mạch điện, ổ cắm điện kết nối thiết bị với nguồn điện, công tắc điện đóng, cắt và điều khiển mạch điện, bóng đèn điện biến điện năng thành quang năng, bếp điện, nồi cơm điện, bàn là biến điện thành nhiệt năng, quạt, máy giặt, xe điện. Ngoài ra, pin và ắc quy được sử dụng làm nguồn điện.
