Câu hỏi: Em đọc được những thông tin gì về bản vẽ Hình 3.1?
Trả lời:
Khối trụ có tỉ lệ 1:1, được làm bằng thép với đường kính trong 50mm, đường kính ngoài 80mm và chiều dài 100mm. Yêu cầu kĩ thuật là làm cùn cạnh sắc và tôi cứng bề mặt.
I. NỘI DUNG CỦA BẢN VẼ CHI TIẾT
Câu hỏi 1: Nội dung của một bản vẽ chi tiết gồm có những gì?
Trả lời:
Một bản vẽ chi tiết bao gồm hình biểu diễn, kích thước, yêu cầu kĩ thuật và khung tên.
Câu hỏi 2: Người công nhân căn cứ vào đâu để có thể chế tạo chi tiết máy đúng như yêu cầu của người thiết kế?
Trả lời:
Người công nhân căn cứ vào bản vẽ kĩ thuật (bản vẽ chi tiết)
II. ĐỌC BẢN VẼ CHI TIẾT

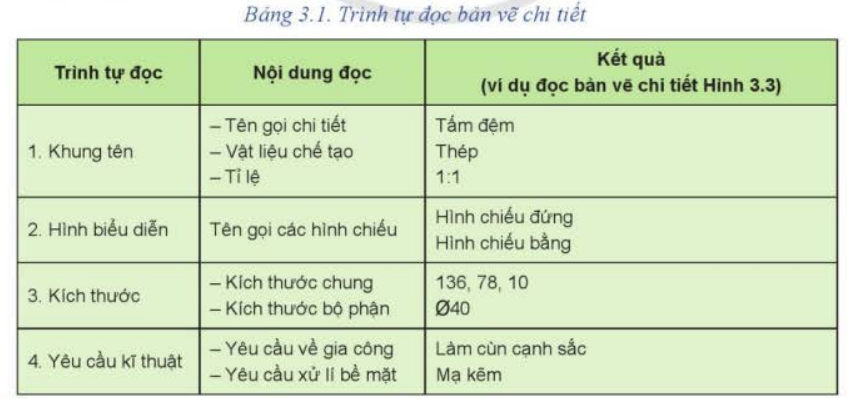

Câu hỏi 1: Hãy cho biết trình tự đọc bản vẽ chi tiết.
Lời giải:
Câu hỏi 2: Quan sát Hình 3.3 và cho biết:
- Bản vẽ tấm đệm được vẽ theo tỉ lệ nào vật chế tạo là gì?
- Kích thước chung, kích thước bộ phận của chi tiết.
- Yêu cầu kĩ thuật của bản vẽ.
Trả lời:
Thông số kỹ thuật:
-
Tỉ lệ: 1:1
-
Vật liệu: Thép
-
Kích thước chung: 136 x 78 x 10
-
Kích thước bộ phận: Đường kính trong 40 mm
-
Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Mạ kẽm.
LUYỆN TẬP
Câu hỏi 1: Đọc chi tiết ở Hình 3.4 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.5.
Trả lời:
Thông tin sản phẩm:
-
Loại: Ke góc
-
Tỉ lệ: 1:1
-
Vật liệu: Thép
-
Kích thước tổng thể: 60 x 40 x 10
-
Kích thước bộ phận: Đường kính trong 20mm
-
Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Mạ kẽm
-
Chi tiết tương ứng: b)
Câu hỏi: Đọc chi tiết ở Hình 3.6 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.7.
Trả lời:
- Tên gọi: Trục
- Tỉ lệ: 1:1
- Vật liệu: Thép
- Kích thước chung: chiều dài 140 mm
- Kích thước bộ phận: Đường kính ngoài 36 mm; Đường kính trong 26 mm
- Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Tôi cứng bề mặt
- Chi tiết tương ứng: a)
VẬN DỤNG

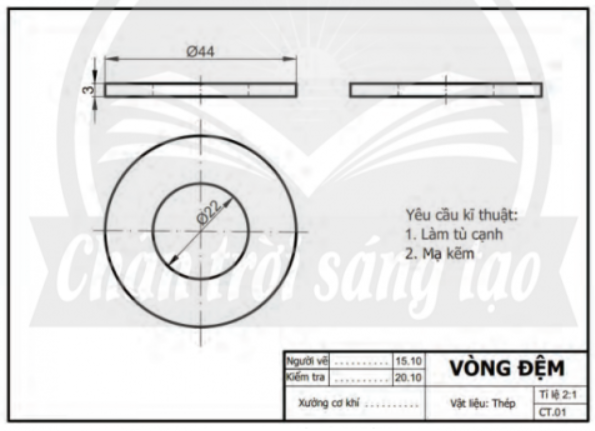

Câu hỏi: Sưu tầm và đọc một bản vẽ chi tiết, trao đổi với bạn nội dung của bản vẽ đó.
Trả lời:
Thông tin sản phẩm:
-
Tên sản phẩm: Vòng đệm
-
Vật liệu: Thép
-
Tỉ lệ: 2:1
-
Kích thước: Đường kính ngoài 44mm, đường kính trong 22mm, bề dày 3mm
-
Yêu cầu kĩ thuật: Làm tù cạnh, được mạ kẽm.
