Câu hỏi: Người công nhân căn cứ vào đâu để lắp ráp sản phẩm đúng theo yêu cầu kĩ thuật?
Trả lời:
Người công nhân căn cứ vào bản vẽ lắp để lắp ráp sản phẩm
I. NỘI DUNG BẢN VẼ LẮP
Câu hỏi: Nội dung bản vẽ lắp gồm những gì?
Trả lời:
Bản vẽ sản phẩm bao gồm khung tên, bảng kê chi tiết, hình biểu diễn và kích thước. Bảng kê liệt kê số thứ tự, vị trí, tên, số lượng và vật liệu của các chi tiết. Hình chiếu và cắt mô tả hình dạng, vị trí và cách lắp ghép các chi tiết. Kích thước chung, kích thước lắp ghép và kích thước xác định vị trí giữa các chi tiết cũng được đưa ra.
II. ĐỌC BẢN VẼ LẮP
Câu hỏi 1: Khung tên của bản vẽ lắp Hình 4.3 cho em biết những nội dung gì?
Trả lời:
Thông tin sản phẩm "Cụm nối ống" gồm tên sản phẩm, tỉ lệ bản vẽ là 1:1, tên người thiết kế không được cung cấp và nơi thiết kế là công ty S.
Câu hỏi 2: Em tìm hiểu số lượng, vật liệu của một chi tiết trong bản vẽ lắp ở đâu? Lấy một ví dụ cụ thể trong bản vẽ lắp Hình 4.3.
Trả lời:
Bạn muốn tìm hiểu số lượng và vật liệu của một chi tiết trong bản vẽ lắp thông qua bảng kê. Ví dụ: đầu nối có số lượng 2 và được làm bằng vật liệu thép.
Câu hỏi 3: Hãy mô tả trình tự tháo, lắp sản phẩm Hình 4.3.
Trả lời:
Trình tự lắp: 1 - 2 - 3 - 4.
Trinh tự tháo: 4 - 3 - 2 - 1.
LUYỆN TẬP

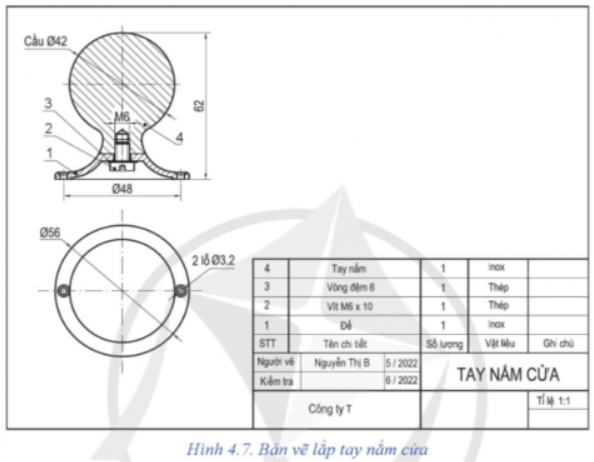

Câu hỏi: Đọc bản vẽ lắp Hình 4.7 theo trình tự các bước ở Bảng 4.1.
Trả lời:
1. Khung tên
Tên sản phẩm: Tay nắm cửa
Tỉ lệ: 1:1
Nơi thiết kế: Công ty T
2. Bảng kê
|
Tên gọi các chi tiết |
Đế |
Vít M6 x 10 |
Vòng đệm |
Tay nắm |
|
Số lượng |
1 |
1 |
1 |
1 |
|
Vật liệu |
Inox |
Thép |
Thép |
Inox |
Thông tin về Hình chiếu cạnh và Hình cắt bằng, kích thước và phân tích chi tiết của sản phẩm. Trình tự lắp và tháo và công dụng của sản phẩm.
VẬN DỤNG
Câu hỏi: Sưu tầm một sản phẩm đơn giản và giải thích cách thức lắp ghép giữa các chi tiết của sản phẩm đó.
Trả lời:
- Trình tự lắp ghép: 1 - 2 - 3 - 6 - 4 - 5.
- Giải thích: Tấm đỡ và giá đỡ được ghép với nhau nhòa 4 Vít M10x30, lắp con lăn vào trục và ghép trục vào giá đỡ nhờ đai ốc M22.
