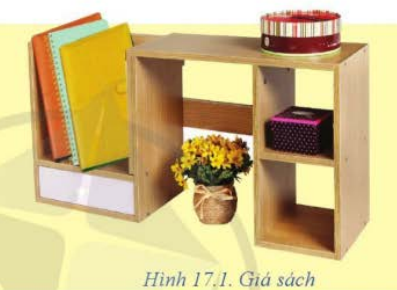

Câu hỏi: Giá sách ở Hình 17.1 được thiết kế với mục đích gì? Để thiết kế các sản phẩm này cần thực hiện những công việc gì?
Trả lời:
Giá sách được thiết kế để chứa sách vở và đồ dùng học tập. Quy trình thiết kế gồm: xác định yêu cầu và lựa chọn giải pháp, thiết kế sản phẩm, đánh giá và hiệu chỉnh, lập hồ sơ kĩ thuật.
II. NỘI DUNG CÁC BƯỚC TRONG THIẾT KẾ KĨ THUẬT
1. Xác định yêu cầu sản phẩm và lựa chọn giải pháp thiết kế
Câu hỏi: Hãy xác định vấn đề cần giải quyết trong ví dụ nêu trên. Để giải quyết vấn đề này, sản phẩm giá đỡ điện thoại phải áp đáp ứng yêu cầu nào? Hãy mô tả giải pháp thiết kế giá đỡ điện thoại được lựa chọn.
Trả lời:
Tạo giá đỡ điện thoại đơn giản nhưng đáp ứng được yêu cầu giữ điện thoại ở nhiều góc độ và gấp gọn được khi không sử dụng. Giải pháp được lựa chọn là hình ảnh dưới đây.
2. Thiết kế sản phẩm

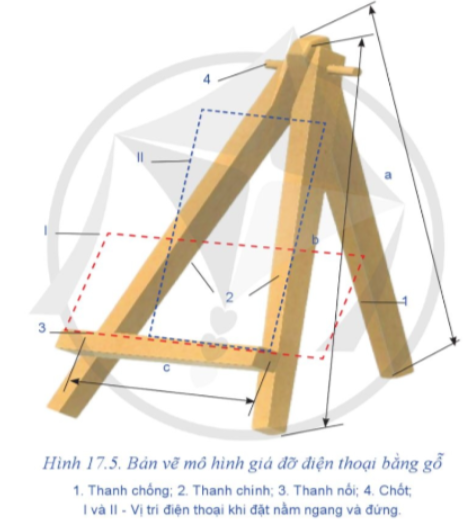

Câu hỏi: Hãy cho biết cách lựa chọn vật liệu chế tạo, kích thước các bộ phận của giá đỡ điện thoại ở Hình 17.5.
Trả lời:
Gỗ được chọn làm vật liệu cho giá đỡ điện thoại vì nó dễ gia công, nhẹ và thân thiện với môi trường. Kích thước giá đỡ được tính dựa trên kích thước dài và rộng của điện thoại, để tính kích thước a, b, c (dựa vào kích thước chiều dài để tính a, b và dựa vào kích thước chiều rộng để tính c).
3. Đánh giá và hiệu chỉnh

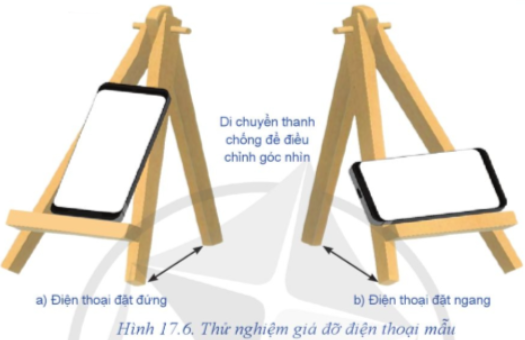

Câu hỏi: Đánh giá bản thiết kế Hình 17.6 cần kiểm tra những nội dung gì? Sau kiểm tra, cần hiệu chỉnh bản thiết kế như thế nào?
Trả lời:
Cần đánh giá bản thiết kế giá đỡ đáp ứng yêu cầu thiết kế đặt ra, bao gồm đặt được ngang và dọc, và khả năng điều chỉnh góc độ. Sau đó, cần hiệu chỉnh chốt để thanh chống cố định dễ dàng hơn.
4. Lập hồ sơ kĩ thuật
Câu hỏi: Hồ sơ kĩ thuật cho giá đỡ điện thoại gồm những thông tin gì?
Trả lời:
Hồ sơ kĩ thuật cho giá đỡ điện thoại gồm những thông tin:
-
Bản vẽ thiết kế: bản vẽ phác, bản vẽ chi tiết, bản vẽ lắp, ...
-
Các thuyết minh liên quan đến sản phẩm.
LUYỆN TẬP
Câu hỏi 1: Kể tên các bước cơ bản trong thiết kế kĩ thuật.
Trả lời:
Quy trình thiết kế gồm: xác định yêu cầu và lựa chọn giải pháp, thiết kế sản phẩm, đánh giá và hiệu chỉnh, lập hồ sơ kĩ thuật.
Câu hỏi 2: Bản vẽ thiết kế sản phẩm có đáp ứng được yêu cầu không nếu bỏ qua bước đánh giá và hiệu chỉnh? Vì sao?
Trả lời:
Đánh giá và hiệu chỉnh là bước quan trọng để đảm bảo bản thiết kế sản phẩm đáp ứng yêu cầu. Việc đánh giá mức độ đáp ứng giúp xác định bộ phận cần cải tiến để sản phẩm đạt chất lượng tối ưu.
VẬN DỤNG
Câu hỏi: Vận dụng các bước thiết kế kĩ thuật, hãy thiết kế giá đỡ điện thoại khác phù hợp với em.
Trả lời:

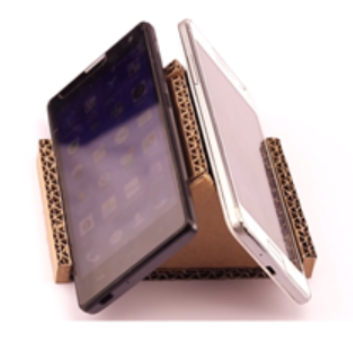

LÀM GIÁ ĐỠ ĐIỆN THOẠI BẰNG BÌA CARTON
1. Xác định yêu cầu và lựa chọn giải pháp.
- Yêu cầu: Giá đỡ điện thoại để ngang 2 màn hình điện thoại.
- Giải pháp: Giá đỡ điện thoại bằng bìa carton.
2. Thiết kế sản phẩm.
Sản phẩm dùng bìa carton thân thiện với môi trường, có thể tùy chỉnh kích thước phù hợp với điện thoại bằng cách cắt thành hình chữ U với độ sâu 2cm và chiều rộng phù hợp với máy. Các điểm giữ ở hai thành của chữ U có thể dán lại nếu bìa mỏng.
3. Đánh giá và hiệu chỉnh.
- Chế tạo sản phẩm và tiến hành đánh giá, nếu có chi tiết chưa phù hợp cần hiệu chỉnh lại.
4. Lập hồ sơ kĩ thuật.
