Câu hỏi: Hãy cho biết loại mô đun cảm biến nào được sử dụng trong mạch điều khiển đèn chiếu sáng giao thông tự động ở Hình 14.1.
Trả lời:
Mô đun cảm biến ánh sáng được sử dụng trong đèn chiếu giao thông tự động
I. MỘT SỐ MẠCH ĐIỆN ĐIỀU KHIỂN ĐƠN GIẢN SỬ DỤNG MÔ ĐUN CẢM BIẾN
1. Mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng

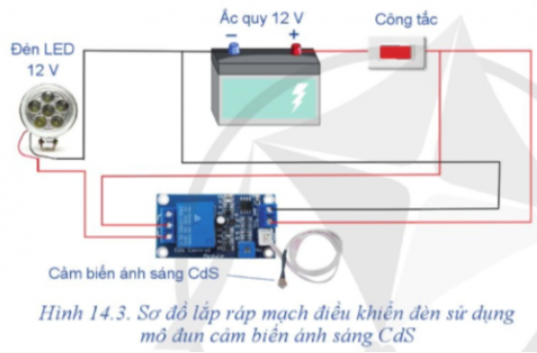

Câu hỏi: Quan sát sơ đồ mạch điều khiển ở Hình 14.3 và cho biết:
- Chức năng của mạch điều khiển.
- Loại mô đun cảm biến được sử dụng.
Trả lời:
- Chức năng: giúp đèn sáng khi trời tối và tự động tắt khi trời sáng.
- Mô đun cảm biến được sử dụng là cảm biến ánh sáng
2. Mạch điện điều khiển sử dụng mô đun cảm biến nhiệt độ

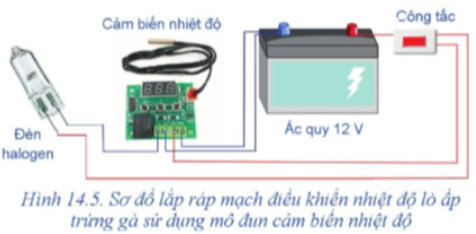

Câu hỏi: Quan sát sơ đồ mạch điều khiển ở Hình 14.5 và cho biết:
- Chức năng của mạch điều khiển.
- Loại mô đun cảm biến được sử dụng.
Trả lời:
Mạch điều khiển tự động điều chỉnh nhiệt độ lò ấp trứng bằng đèn, tắt khi nhiệt độ cao hơn 38.5oC và bật khi thấp hơn 37oC.
- Mô đun cảm biến nhiệt độ.
3. Mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm

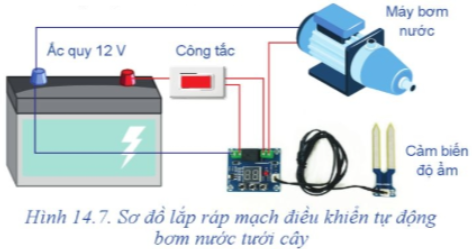

Câu hỏi: Quan sát sơ đồ mạch điều khiển ở Hình 14.7 và cho biết:
- Chức năng của mạch điều khiển.
- Loại mô đun cảm biến được sử dụng.
Trả lời:
- Mạch điều khiển tự động bơm nước tưới cây, tùy thuộc vào độ ẩm của đất: độ ẩm thấp sẽ kích hoạt động cơ bơm nước, độ ẩm cao sẽ tắt động cơ để ngừng tưới..
- Mô đun cảm biến độ ẩm.
LUYỆN TẬP
Câu hỏi: Em hãy tìm hiểu một ứng dụng khác của mô đun cảm biến ánh sáng: nêu chức năng, đề xuất ý tưởng vẽ sơ đồ lắp ráp và chia sẻ với các bạn trong lớp.
Trả lời:
Mô-đun cảm biến ánh sáng được sử dụng để điều khiển rèm mở tự động. Chức năng của nó là tự động mở rèm khi trời sáng và đóng lại khi trời tối.

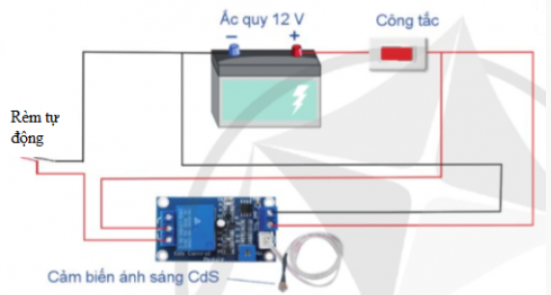

Sơ đồ:
VẬN DỤNG
Câu hỏi: Em hãy lên ý tưởng cho việc lắp ráp mô đun cảm biến đã được học sử dụng trong gia đình..
Trả lời:
HS tự ý tưởng cho việc lắp ráp mô đun cảm biến đã được học và tiến hành lắp ráp để sử dụng trong gia đình.
