Vận dụng
Câu hỏi: Tìm hiểu và mô tả cấu trúc chung của máy tiện CNC trong thực tế tại một cơ sở sản xuất cơ khí?
Bài Làm:

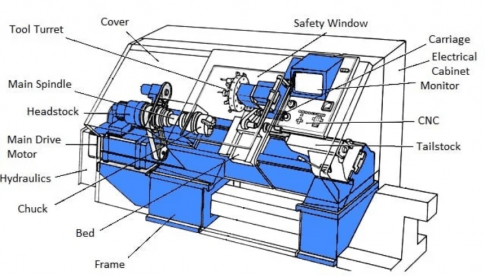

Cấu trúc chung máy tiện CNC:

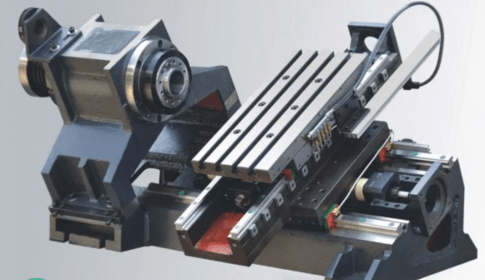

1. Thân máy (Bed): Thân máy đóng vai trò là chân đế của toàn bộ máy nơi các bộ phận khác nhau được gắn vào nó. Nói chung rất cứng chắc về cấu trúc, thân máy được đúc bằng gang cường lực. Băng máy tiện có băng bi (thanh ray trượt) và băng cơ trong đó băng cơ cứng vững hơn, bền hơn băng bi.
2. Ổ dao (Carriage): Được sử dụng để gắn và di chuyển dao tiện theo chiều ngang và chiều dọc để thực hiện quá trình cắt gọt.

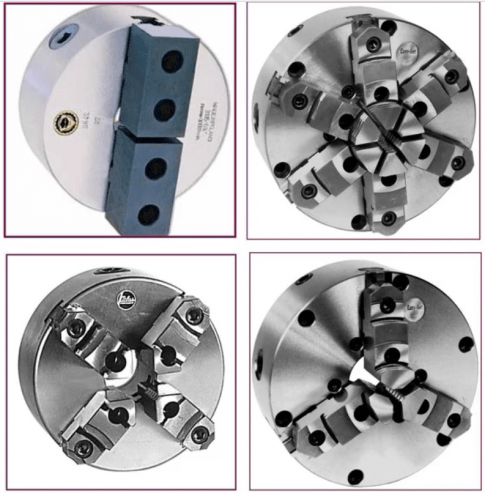

3. Mâm cặp: Được gắn trên trục chính dùng để giữ phôi.
4. Bảng điều khiển CNC: Trung tâm lưu trữ của máy, bảng điều khiển CNC lưu trữ tất cả các chương trình và hướng dẫn CNC, thực hiện các thao tác vận hành máy tại bảng này.
5. Trục chính: Thực hiện chuyển động quay tròn của phôi.
6. Động cơ truyền động chính: Động cơ truyền động giúp xoay mâm cặp, do đó điều khiển toàn bộ máy. Nên chọn động cơ AC Servo Fanuc đít đỏ là đời cao hơn loại động cơ đít vàng.
7. Ụ động: Có thể lắp đầu chống tâm khi tiện trục dài hoặc lắp mũi khoan khi thực hiện khoan tâm trên trục. Ụ động di chuyển dọc theo trục Z của máy tiện.
